UD 4 - Apache Hadoop - Yarn¶
Introducción
Seguimos adentrándonos en lo que es Apache Hadoop. Ya hemos entendido que Apache Hadoop ofrece una capa de almacenamiento, que es HDFS, con la que podrá almacenar todos los datos. Hemos entendido cómo funciona HDFS y qué aspectos debe tener en cuenta para dimensionar correctamente su plataforma. El siguiente paso en su camino por entender Hadoop es conocer la capacidad que ofrece Hadoop para procesar todos los datos almacenados en HDFS. Es el turno de conocer YARN. YARN será la base sobre la que se ejecutarán todas las aplicaciones de procesamiento o análisis de datos, así que es un punto importante a conocer.
YARN es el acrónimo de Yet Another Resource Negotiator, es decir, según su acrónimo es un gestor de recursos.
En las primeras versiones de Hadoop, todo el procesamiento se realizaba con MapReduce, y que, pese a que su funcionamiento era correcto, ya que era capaz de ofrecer la capacidad de desarrollar aplicaciones complejas que procesaran un gran volumen de datos, tenía varios problemas:
- Restringía mucho el tipo de aplicaciones que los desarrolladores podían realizar, ya que había que ceñirse a las operaciones y forma de ejecución que MapReduce ofrecía, por lo que era difícil utilizar los datos de HDFS para otro tipo de usos como el procesamiento en tiempo real.
- MapReduce es un modelo de programación muy poco eficiente, lo que hace que los casos de uso que requieren respuestas rápidas no sean viables.
- La concurrencia en la ejecución de aplicaciones no estaba bien resuelta, por lo que cuando un usuario o aplicación lanzaba un trabajo MapReduce, se podría decir que el resto tenía que esperar a que terminara la tarea para poder lanzar nuevos trabajos.

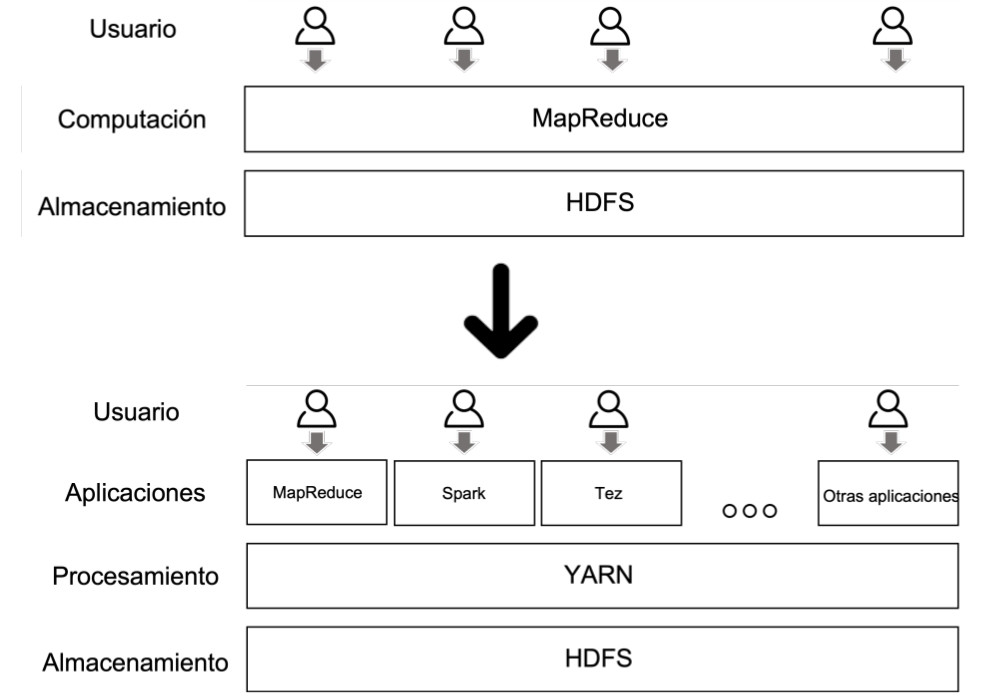

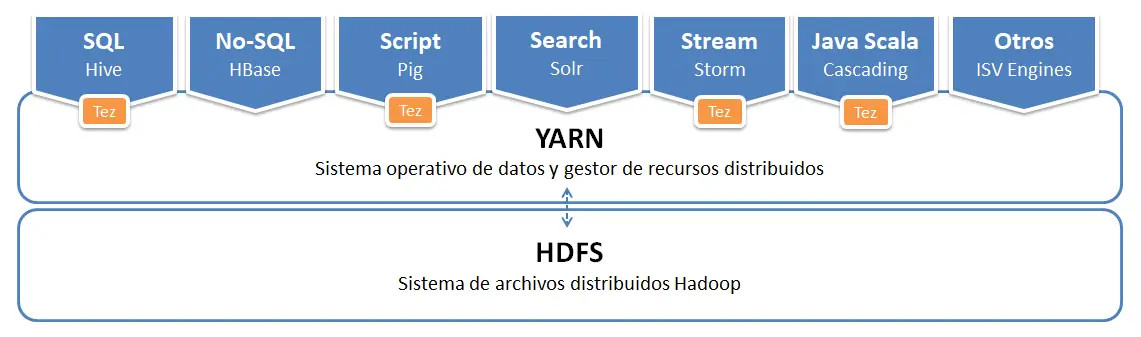

Por este motivo, en la versión 2 de Hadoop se introdujo YARN. El objetivo de YARN era poder independizar el almacenamiento del procesamiento, abrir Hadoop a cualquier tipo de aplicación que quiera trabajar con los datos de HDFS, y dar la posibilidad de que múltiples usuarios puedan trabajar con la plataforma.
1. Contenedores¶
En YARN es importante conocer el concepto de contenedor, que es la unidad mínima de recursos de ejecución para las aplicaciones, y que representa una cantidad específica de memoria, núcleos de procesamiento (cores) y otros recursos (disco, red), para procesar sus aplicaciones.
Todas las tareas de las aplicaciones YARN se ejecutan en contenedores. Cada trabajo puede contener múltiples tareas y cada una de las tareas se ejecuta en su propio contenedor. Por otro lado, al iniciar un trabajo, YARN puede asignar a cada tarea un conjunto de contenedores dependiendo de la demanda de la aplicación (al lanzar la tarea se le puede indicar el número de contenedores que necesita) y a la disponibilidad de los contenedores que hay en el clúster en ese momento (si hay menos contenedores disponibles de los solicitados, YARN se encargará de aplicar las reglas de prioridad para asignar contenedores que a lo mejor están siendo usados por otras aplicaciones).
Los contenedores se pueden configurar en cuanto al tamaño de memoria y la cantidad de elementos de procesamiento. La cantidad de tareas y, por lo tanto, la cantidad de aplicaciones de YARN que puede ejecutar en cualquier momento, está limitada por la cantidad de contenedores que tiene un clúster.

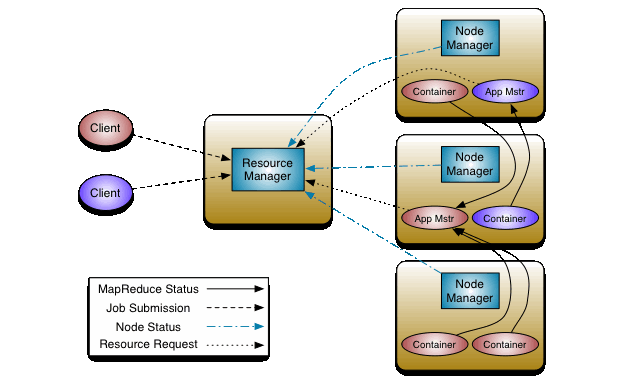

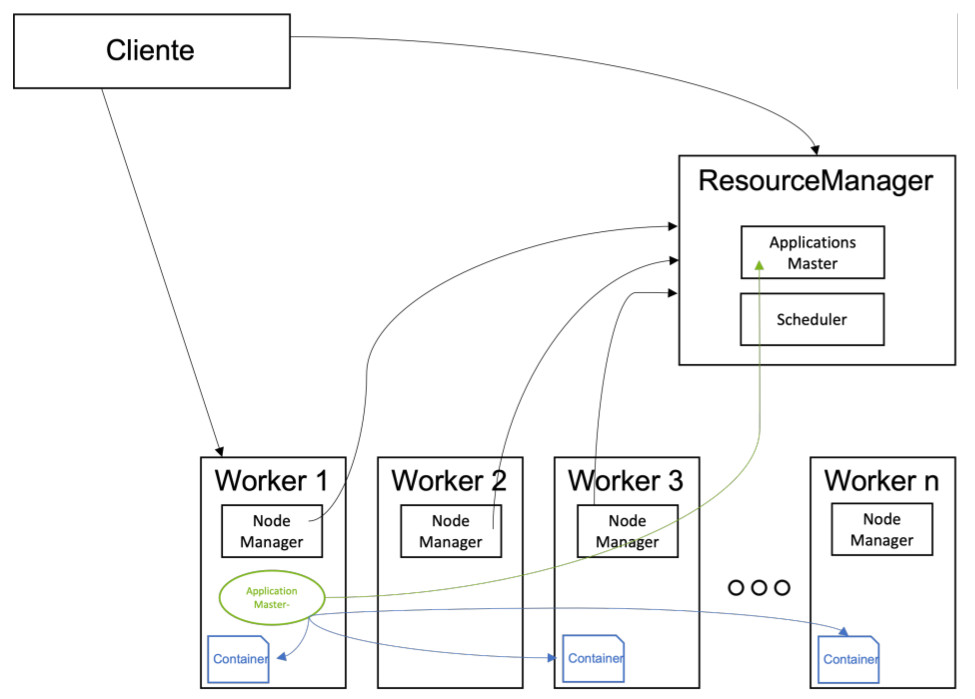

Existe un nodo maestro, el ResourceManager, que coordina, asigna y controla la ejecución de todas las tareas, y nodos worker que disponen de un servicio NodeManager, que monitoriza el estado de ejecución de las tareas en el worker, así como el estado de los recursos/contenedores en dicho nodo.
1.1 ResourceManager¶
Este servicio sería el equivalente al Namenode en HDFS, ya que es el maestro que controla la ejecución de todas las tareas que están en ejecución, o las solicitudes de ejecución existentes.
Cuando un cliente quiere ejecutar una aplicación en YARN, se comunica con el ResourceManager, que será el encargado de asignarle los recursos en base a las políticas de prioridad asignadas y los recursos disponibles, distribuir la aplicación (el ejecutable) por los diferentes nodos worker que realizarán la ejecución, controlar la ejecución para detectar si ha habido una caída de una de las tareas, para relanzarla en otro nodo, y liberar los recursos una vez la ejecución haya finalizado.
El ResourceManager tiene dos componentes principales::
-
El ApplicationsMaster, que es el servicio que recibe las peticiones de ejecución por parte de los clientes, distribuye las aplicaciones por los nodos worker, asigna los recursos, coordina la ejecución de las tareas, monitoriza la ejecución, solventa los fallos en las ejecuciones, y libera los recursos una vez las tareas han finalizado.
-
El Scheduler, que es el servicio que asigna prioridades y establece los recursos/containers que disfrutará cada aplicación. Este planificador no monitoriza el estado de ninguna aplicación ni les ofrece garantías de ejecución, ni recuperación por fallos de la aplicación o el hardware, sólo planifica. Este componente realiza su planificación a partir de los requisitos de recursos necesarios por las aplicaciones (CPU, memoria, disco y red).
1.2 Node Manager¶
El servicio NodeManager se ejecuta en cada nodo worker y proporciona los recursos computacionales necesarios para las aplicaciones en forma de contenedores. Implementa Heartbeats para mantener informado del estado al Resource Manager. Realiza las siguientes funciones:
- Monitoriza y proporciona información sobre el consumo de recursos (CPU/memoria) por parte de los contenedores al ResourceManager.
- Envía mensajes para notificar al ResourceManager su actividad (no está caído) así como la información sobre su estado a nivel de recursos.
- Supervisa el ciclo de vida de los contenedores de aplicaciones.
- Supervisa la ejecución de las distintas tareas en contenedores y termina aquellas tareas que se han quedado bloqueadas.
- Almacena un log (fichero en HDFS) con todas las operaciones que se realizan en el nodo.
- Lanza procesos ApplicationMaster, que coordinan los trabajos para cada aplicación.
Info
Los NodeManager, al igual que los Datanodes en HDFS, son tolerantes a fallos, por lo que en caso de caída de alguno de ellos, el ResourceManager detectará que no funciona y redirigirá la ejecución de las aplicaciones al resto de nodos activos.
1.3 AplicationMaster¶
Existe un proceso ApplicationMaster por aplicación. Este proceso se encarga de negociar con el ResourceManager los recursos necesarios para la ejecución de las tareas de su aplicación.
El ApplicationMaster se ejecuta en uno de los nodos worker, para garantizar la escalabilidad de YARN, ya que si se ejecutaran todos los ApplicationMaster en el nodo maestro, junto con el ResourceManager, éste sería un cuello de botella para poder escalar o poder lanzar un gran número de aplicaciones sobre el clúster.
Asimismo, a diferencia del ResourceManager y los NodeManager, el ApplicationMaster es específico para una aplicación por lo que, cuando la aplicación finaliza, el proceso ApplicationMaster termina. En el caso de los servicios ResourceManager y NodeManager, siempre se están ejecutando aunque no haya aplicaciones activas en el clúster. Cada vez que se inicia una nueva aplicación, ResourceManager asigna un contenedor que ejecuta ApplicationMaster en uno de los nodos del clúster.
2. Funcionamiento¶
YARN, en concreto, el ResourceManager, es invocado por los clientes cuando quieren lanzar una aplicación en el clúster para su ejecución.

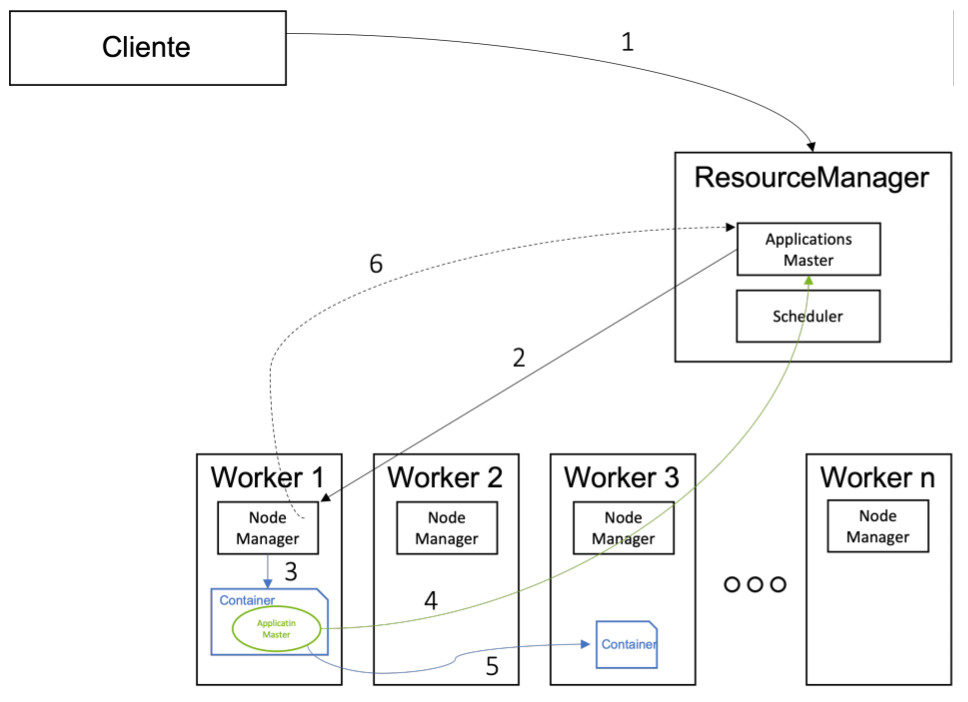

La secuencia de ejecución de una aplicación es la siguiente:
Note
Como has visto tanto en YARN como en HDFS, en Hadoop se intenta que los nodos maestros hagan el menor número de operaciones posibles para cada tarea, con el objetivo de poder escalar. Si por cada tarea a ejecutar necesitaran realizar un gran número de tareas, la capacidad de escalar se vería muy reducida, ya que los nodos master son los únicos que pueden realizar este tipo de tareas, siendo el límite del sistema Hadoop la capacidad máxima que puede tener un nodo maestro.
- El cliente se comunica con el ResourceManager para solicitarle la ejecución de una aplicación. En la llamada, le envía el código/ejecutable de la aplicación, así como unos parámetros sobre los recursos necesarios para dicha ejecución.
- El ApplicationsMaster, tras chequear con el Scheduler la disponibilidad de recursos y su prioridad, pide al NodeManager de un nodo la creación de un container que ejecutará el ApplicationMaster de la aplicación.
- El NodeManager crea el contenedor y arranca su ejecución.
- El ResourceManager se comunica con el ApplicationMaster para solicitarle los contenedores necesarios para la ejecución de la aplicación en caso necesario.
- El ApplicationMaster se comunica con los contenedores donde se está ejecutando distintas tareas para controlar su ejecución, y va notificando el status de la ejecución al ResourceManager.
- El NodeManager, asimismo, envía información al ResourceManager sobre el consumo de recursos y notificando que el nodo está activo.
YARN soporta la reserva de recursos mediante el Reservation System, un componente que permite a los usuarios especificar un perfil de recurso y restricciones temporales (deadlines) y posteriormente reservar recursos para asegurar la ejecución predecibles de las tareas importantes. Este sistema registra los recursos a lo largo del tiempo, realiza control de admisión para las reservas, e informa dinámicamente al planificador para asegurarse que se produce la reserva.
Para conseguir una alta escalabilidad (del orden de miles de nodos), YARN ofrece el concepto de YARN Federation. Esta funcionalidad permite conectar varios clústeres YARN y hacerlos visibles como un clúster único. De esta forma puede ejecutar trabajos muy pesados y distribuidos.
3. Configuración¶
Para configurar YARN, primero editaremos el archivo yarn-site.xml para indicar quien va a ser el nodo maestro, así como el manager y la gestión para hacer el MapReduce:
Tip
Recuerda que los archivos de configuración se encuentran dentro de la carpeta $HADOOP_HOME/etc/hadoop.
<configuration>
<property>
<name>yarn.webapp.ui2.enable</name>
<value>true</value>
</property>
<property>
<name>yarn.resourcemanager.hostname</name>
<value>bda-iesgrancapitan</value>
</property>
<property>
<name>yarn.nodemanager.aux-services</name>
<value>mapreduce_shuffle</value>
</property>
<property>
<name>yarn.nodemanager.aux-services.mapreduce_shuffle.class</name>
<value>org.apache.hadoop.mapred.ShuffleHandler</value>
</property>
<property>
<name>yarn.log-aggregation-enable</name>
<value>true</value>
</property>
</configuration>
Mención especial tiene la configuración del parámetro yarn.application.classpath. Si no tenemos bien configurado este parámetro, no funcionará MapReducev2 ejecutado sobre Yarn, ya que no encontrará las librerías necesarías para su correcta ejecución.
Para obtener la ruta correcta del classpath de Hadoop ejecutamos la siguiente instrucción
Y es esta salida la que tenemos que poner como valor de la propiedad. En mi caso:
/opt/hadoop-3.4.1/etc/hadoop:/opt/hadoop-3.4.1/share/hadoop/common/lib/*:/opt/hadoop-3.4.1/share/hadoop/common/*:/opt/hadoop-3.4.1/share/hadoop/hdfs:/opt/hadoop-3.4.1/share/hadoop/hdfs/lib/*:/opt/hadoop-3.4.1/share/hadoop/hdfs/*:/opt/hadoop-3.4.1/share/hadoop/mapreduce/*:/opt/hadoop-3.4.1/share/hadoop/yarn:/opt/hadoop-3.4.1/share/hadoop/yarn/lib/*:/opt/hadoop-3.4.1/share/hadoop/yarn/*
<property>
<name>yarn.resourcemanager.webapp.address</name>
<value>0.0.0.0:8088</value>
</property>
Por tanto, la configuración final del archivo de configuración yarn-site.xml sería:
<configuration>
<property>
<name>yarn.webapp.ui2.enable</name>
<value>true</value>
</property>
<property>
<name>yarn.resourcemanager.hostname</name>
<value>bda-iesgrancapitan</value>
</property>
<property>
<name>yarn.nodemanager.aux-services</name>
<value>mapreduce_shuffle</value>
</property>
<property>
<name>yarn.nodemanager.aux-services.mapreduce_shuffle.class</name>
<value>org.apache.hadoop.mapred.ShuffleHandler</value>
</property>
<property>
<name>yarn.log-aggregation-enable</name>
<value>true</value>
</property>
<property>
<name>yarn.application.classpath</name>
<value>/opt/hadoop-3.4.1/etc/hadoop:/opt/hadoop-3.4.1/share/hadoop/common/lib/*:/opt/hadoop-3.4.1/share/hadoop/common/*:/opt/hadoop-3.4.1/share/hadoop/hdfs:/opt/hadoop-3.4.1/share/hadoop/hdfs/lib/*:/opt/hadoop-3.4.1/share/hadoop/hdfs/*:/opt/hadoop-3.4.1/share/hadoop/mapreduce/*:/opt/hadoop-3.4.1/share/hadoop/yarn:/opt/hadoop-3.4.1/share/hadoop/yarn/lib/*:/opt/hadoop-3.4.1/share/hadoop/yarn/*</value>
</property>
<property>
<name>yarn.resourcemanager.webapp.address</name>
<value>0.0.0.0:8088</value>
</property>
</configuration>
Y finalmente el archivo mapred-site.xml para indicar que utilice YARN como framework MapReduce:
<configuration>
<property>
<name>mapreduce.framework.name</name>
<value>yarn</value>
</property>
</configuration>
Levantamos YARN
Al habilitar en la configuración la WebUI de Yarn, podemos acceder a su API Web en el puerto 8088. Podemos acceder a 2 versiones de WebUI.

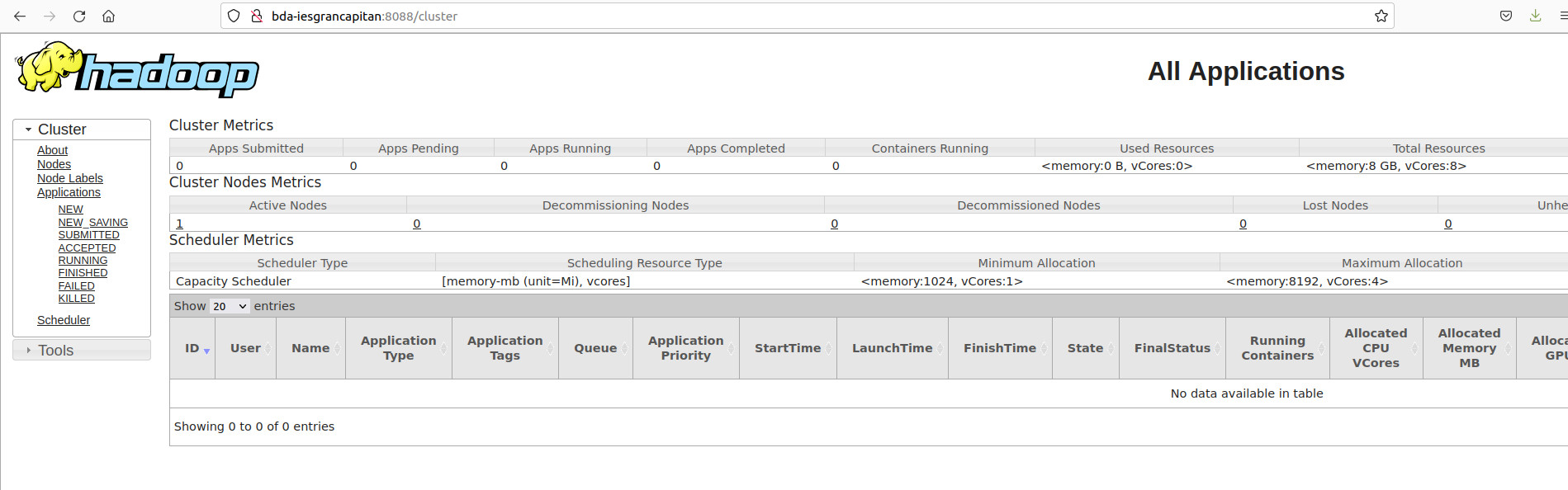

- Versión antigua de Hadoop Yarn. En mi caso

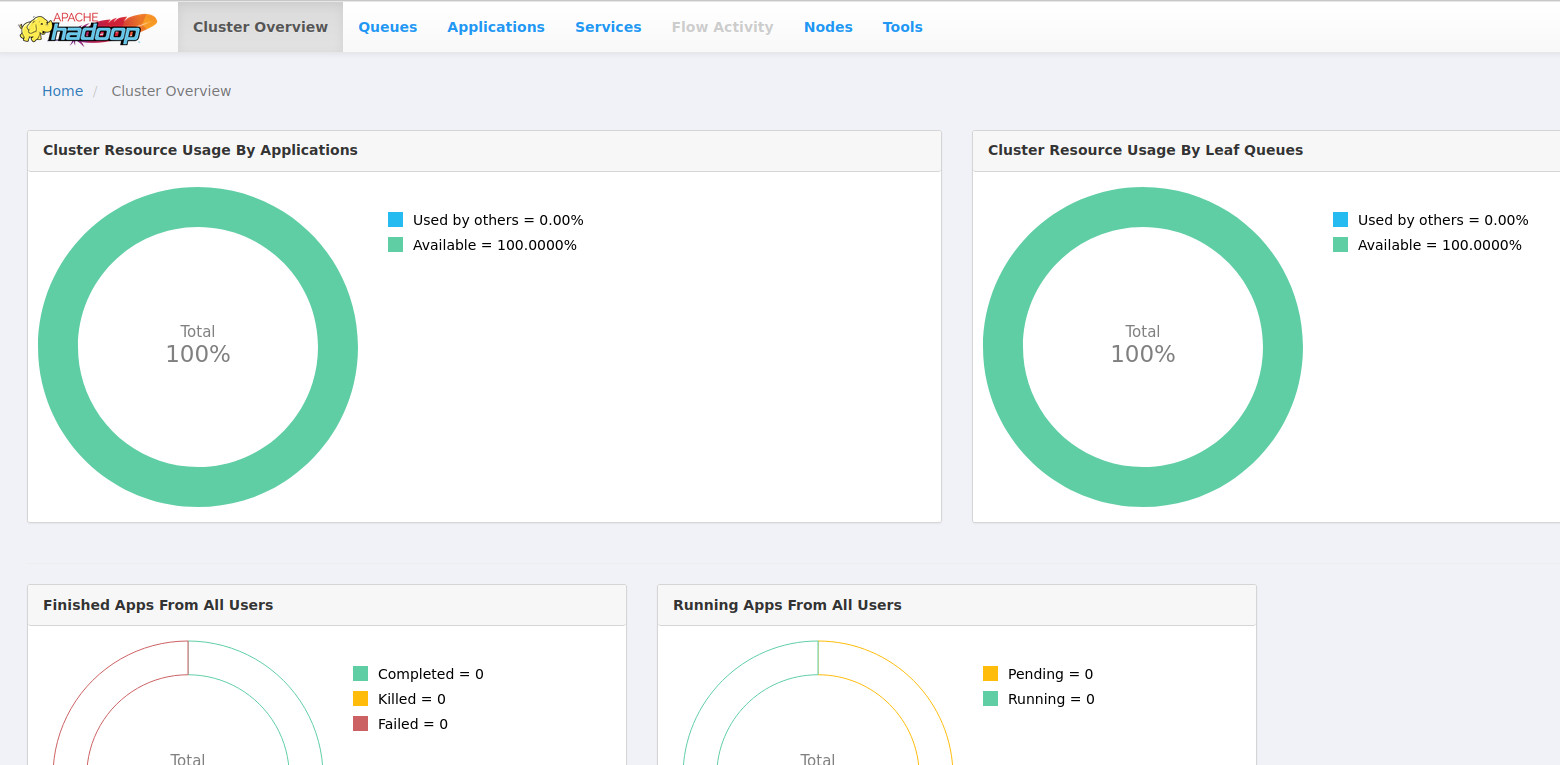

- Versión actual de Hadoop Yarn. En mi caso:
Ya podemos acceder a la interfaz de YARN. Además de en el log, podemos observar aquí todos los trabajos que se van realizando. Lo comprobaremos cuando lancemos alguna aplicación MapReduce en la siguiente parte del tema
4. Ejercicio¶
Para comprobar la ejecución de Yarn sobre MapReduce, vamos a realizar el mismo ejercicio de contar las palabras de "El Quijote" que hicimos en el apartado anterior de MapReduce y observemos los cambios.
- Ejecutamos de nuevo el programa
wordcount - En esta ocasión, debe ejecutarse sobre Yarn
hadoop jar $HADOOP_HOME/share/hadoop/mapreduce/hadoop-mapreduce-examples-3.4.1.jar wordcount /bda/mapreduce/ejercicios/El_Quijote.txt /bda/mapreduce/ejercicios/salida_quijote_yarn
- Vemos como a generado un job nuevo
2024-11-27 11:52:09,049 INFO client.DefaultNoHARMFailoverProxyProvider: Connecting to ResourceManager at bda-iesgrancapitan/127.0.0.1:8032
2024-11-27 11:52:09,963 INFO mapreduce.JobResourceUploader: Disabling Erasure Coding for path: /tmp/hadoop-yarn/staging/hadoop/.staging/job_1732704446199_0001
2024-11-27 11:52:11,403 INFO input.FileInputFormat: Total input files to process : 1
2024-11-27 11:52:12,569 INFO mapreduce.JobSubmitter: number of splits:1
2024-11-27 11:52:13,371 INFO mapreduce.JobSubmitter: Submitting tokens for job: job_1732704446199_0001
2024-11-27 11:52:13,371 INFO mapreduce.JobSubmitter: Executing with tokens: []
2024-11-27 11:52:13,546 INFO conf.Configuration: resource-types.xml not found
2024-11-27 11:52:13,546 INFO resource.ResourceUtils: Unable to find 'resource-types.xml'.
2024-11-27 11:52:13,990 INFO impl.YarnClientImpl: Submitted application application_1732704446199_0001
2024-11-27 11:52:14,045 INFO mapreduce.Job: The url to track the job: http://hadoop-VirtualBox:8088/proxy/application_1732704446199_0001/
2024-11-27 11:52:14,045 INFO mapreduce.Job: Running job: job_1732704446199_0001
2024-11-27 11:52:23,212 INFO mapreduce.Job: Job job_1732704446199_0001 running in uber mode : false
2024-11-27 11:52:23,263 INFO mapreduce.Job: map 0% reduce 0%
2024-11-27 11:52:29,506 INFO mapreduce.Job: map 100% reduce 0%
2024-11-27 11:52:38,619 INFO mapreduce.Job: map 100% reduce 100%
2024-11-27 11:52:41,675 INFO mapreduce.Job: Job job_1732704446199_0001 completed successfully
2024-11-27 11:52:41,820 INFO mapreduce.Job: Counters: 54
File System Counters
FILE: Number of bytes read=605631
FILE: Number of bytes written=1829939
FILE: Number of read operations=0
FILE: Number of large read operations=0
FILE: Number of write operations=0
HDFS: Number of bytes read=2161310
HDFS: Number of bytes written=448985
HDFS: Number of read operations=8
HDFS: Number of large read operations=0
HDFS: Number of write operations=2
HDFS: Number of bytes read erasure-coded=0
Job Counters
Launched map tasks=1
Launched reduce tasks=1
Data-local map tasks=1
Total time spent by all maps in occupied slots (ms)=3027
Total time spent by all reduces in occupied slots (ms)=3537
Total time spent by all map tasks (ms)=3027
Total time spent by all reduce tasks (ms)=3537
Total vcore-milliseconds taken by all map tasks=3027
Total vcore-milliseconds taken by all reduce tasks=3537
Total megabyte-milliseconds taken by all map tasks=3099648
Total megabyte-milliseconds taken by all reduce tasks=3621888
Map-Reduce Framework
Map input records=37863
Map output records=384275
Map output bytes=3688770
Map output materialized bytes=605631
Input split bytes=135
Combine input records=384275
Combine output records=40067
Reduce input groups=40067
Reduce shuffle bytes=605631
Reduce input records=40067
Reduce output records=40067
Spilled Records=80134
Shuffled Maps =1
Failed Shuffles=0
Merged Map outputs=1
GC time elapsed (ms)=95
CPU time spent (ms)=2500
Physical memory (bytes) snapshot=626315264
Virtual memory (bytes) snapshot=5120438272
Total committed heap usage (bytes)=602406912
Peak Map Physical memory (bytes)=367091712
Peak Map Virtual memory (bytes)=2560729088
Peak Reduce Physical memory (bytes)=259223552
Peak Reduce Virtual memory (bytes)=2559709184
Shuffle Errors
BAD_ID=0
CONNECTION=0
IO_ERROR=0
WRONG_LENGTH=0
WRONG_MAP=0
WRONG_REDUCE=0
File Input Format Counters
Bytes Read=2161175
File Output Format Counters
Bytes Written=448985

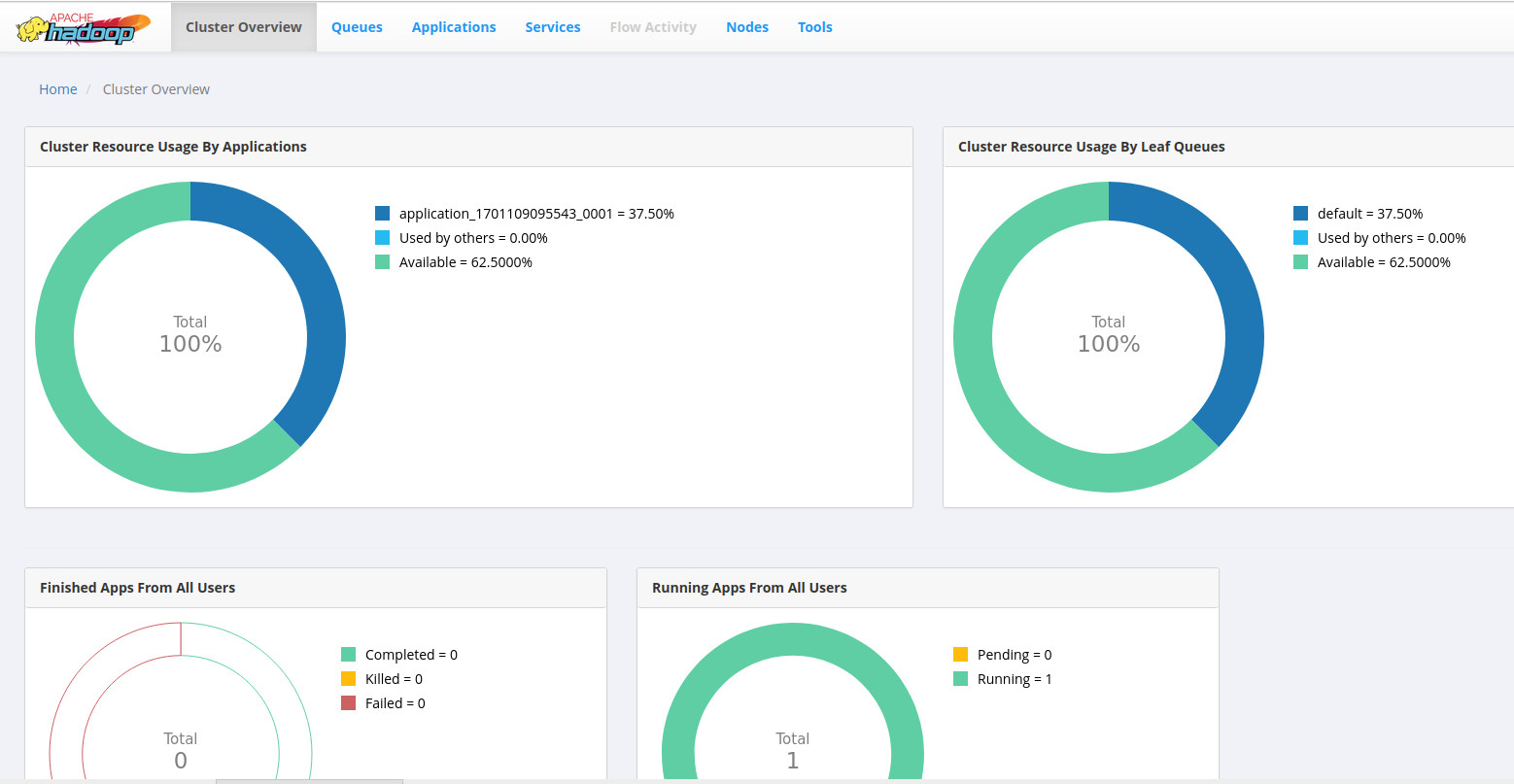

- Observamos como la WebUI Yarn muestra la ejecución del job

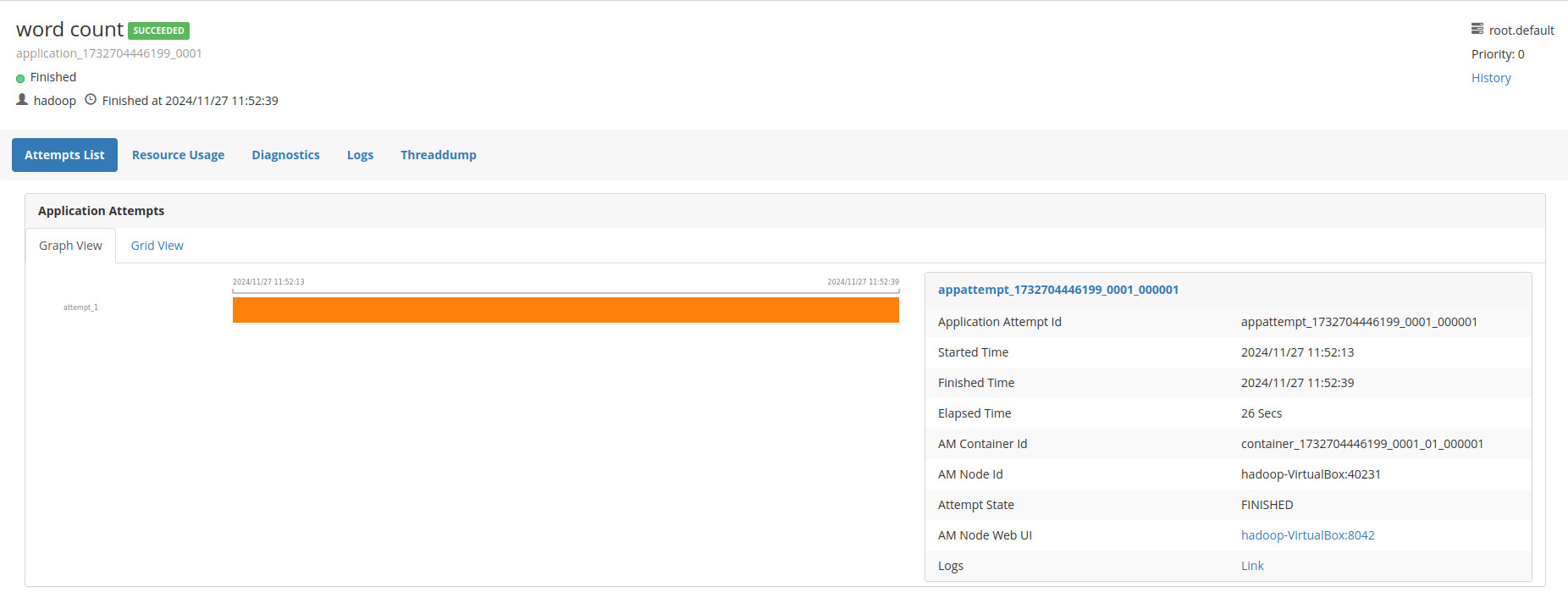

- Detalle de la ejecución del job wordcount
- Leemos el fichero de salida. Aquí están listados todas las palabras de El Quijote y cuantas veces aparece cada palabra
